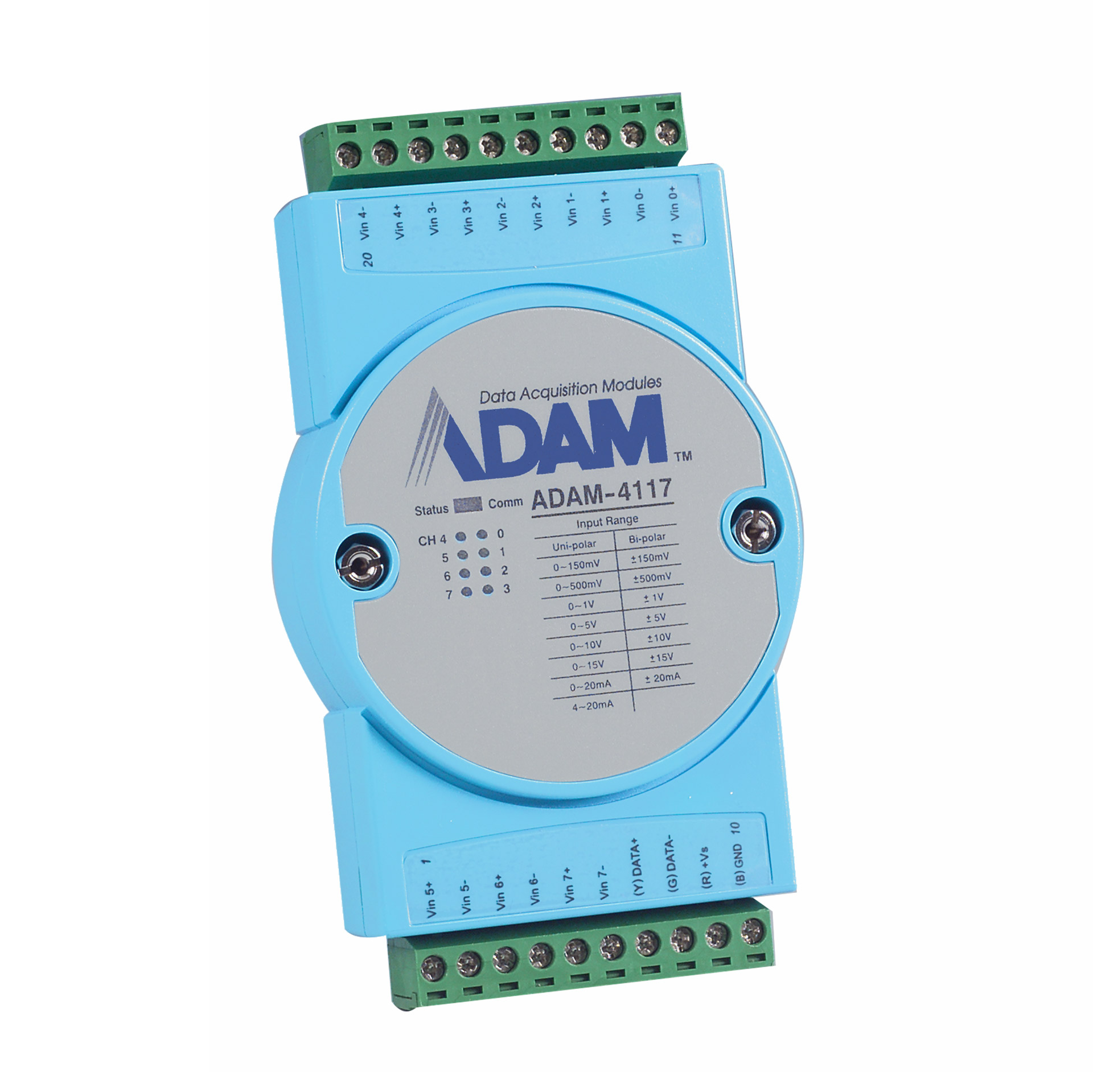

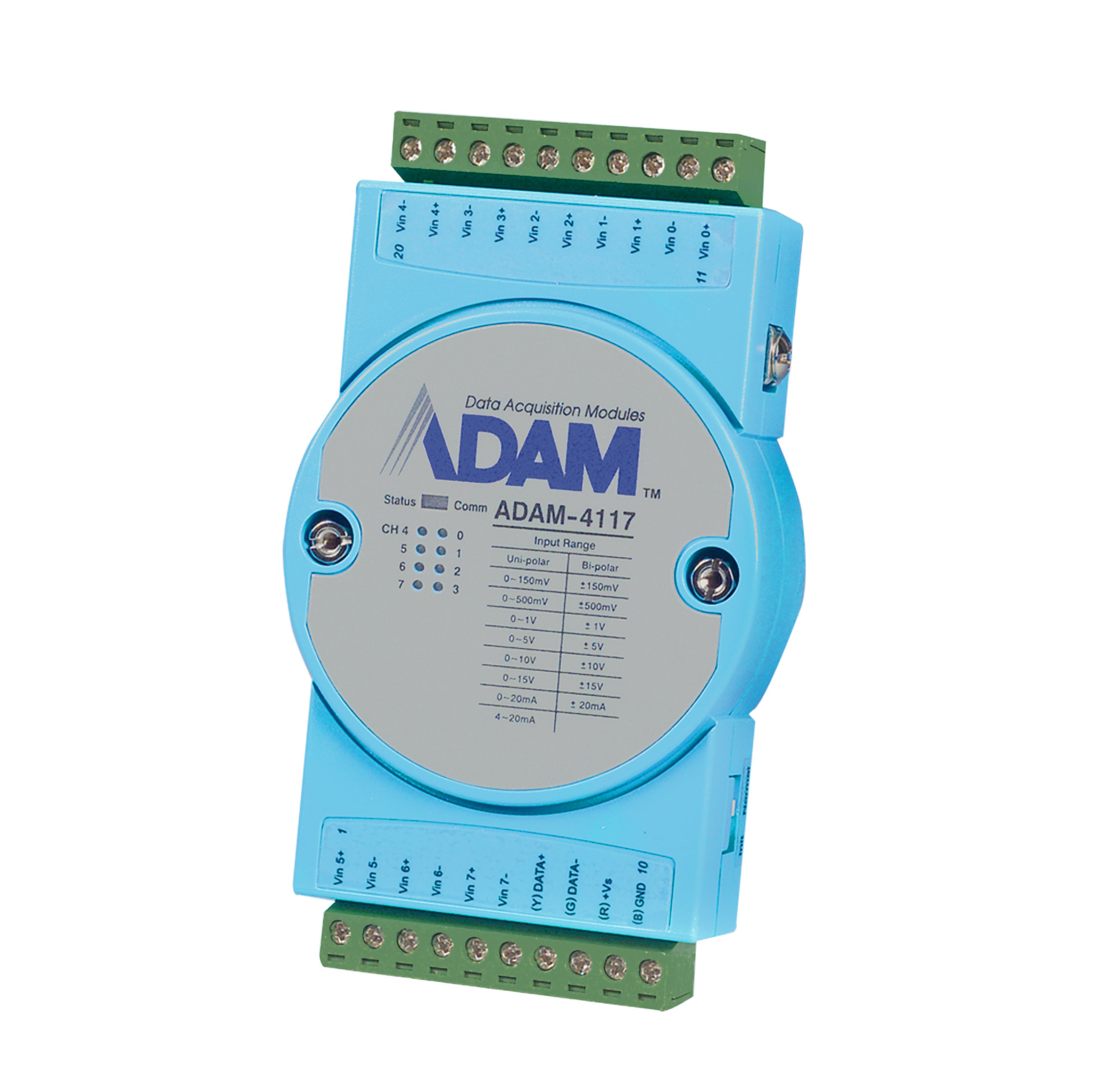

ADAM-4117 Remote-I/O-Modul
- Artikel-Nr.: ADAM-4117
- Eigenschaften: 8 Analogeingänge mit 16 Bit Auflösung ++ 10/100 Hz Summen-Abtastrate ++ Eingangsgrößen: V, mV, mA ++ Modbus/RTU
Die Eingänge haben eine Auflösung von 16 Bit un - abhängig von der Einstellung - eine... mehr
Produktinformationen "ADAM-4117 Remote-I/O-Modul"
Das ADAM-4117 ist ein Remote-I/O-Modul mit 8 differenziellen Analogeingängen.
Die Eingänge haben eine Auflösung von 16 Bit un - abhängig von der Einstellung - eine Summenabtastrate von 10 oder 100 Hz. Die Eingangsgrößen sind kanalindividuell einstellbar, es können Werte im mV, V, mA erfasst werden. Die Kommunikation mit dem Host-System erfolgt über eine RS-485 Schnittstelle, hierbei wird das Protokoll ASCII oder das Modbus/RTU verwendet. Die analogen Eingänge sind vom seriellen Ausgang galvanisch getrennt. Dadurch wird die nachgeschaltete Elektronik vor Potenzialunterschieden bis zu 3000 VDC geschützt. Das Remote-I/O-Modul kann, dank des großen Arbeitstemperaturbereichs von -40 bis 85 °C in harschen industriellen Umgebungen verwendet werden.
Weiterführende Links zu "ADAM-4117 Remote-I/O-Modul"
Analoge Eingänge
| Analoge Eingangs-Kanäle: | 8 |
| AI Auflösung: | 16 Bit |
| AI Abtastrate (max.): | 100 Hz, 10 Hz |
| AI Eingangs-Art: | differential, unabhängig konfigurierbar |
| AI Eingangs-Spannung bipolar: | ± 15V, ± 10V, ± 5V, ± 1V, ± 500mV, ± 150mV |
| AI Eingangs-Spannung unipolar: | 0 ~ 15V, 0 ~ 10V, 0 ~ 5V, 0 ~ 1V, 0 ~ 500mV, 0 ~ 150mV |
| AI Eingangswiderstand: | 800 KOhm (Spannung), 120 Ohm (Strom) |
| AI Eingangs-Bandbreite: | Spannung, Strom |
| AI Eingangs-Strom: | 4 ~ 20mA, 0 ~ 20mA, ± 20mA |
| AI Überspannungsschutz: | ±60 VDC |
Schutz-Funktion
| Isolation: | 3.000 VDC |
Allgemein
| Host-Interface: | RS-485 |
| Signal-Anschluss-Konnektor: | Schraubklemmblock |
| Host-Kommunikations-Protokoll: | ASCII command , Modbus/RTU |
| Gehäuse: | Kunststoff |
| Versorgungsspannung: | 10 ~ 48 VDC |
| Leistungsaufnahme: | 1.2 W |
| Montage: | Hutschiene, Wandmontage, Stapelbar |
| Zertifikate: | CE, FCC, UL, UL Class I Division 2, Groups A,B,C,D Hazardous Location |
Umwelt
| Arbeitstemperatur: | -40 ~ 85 °C |
| Lagertemperatur: | -40 ~ 85 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
