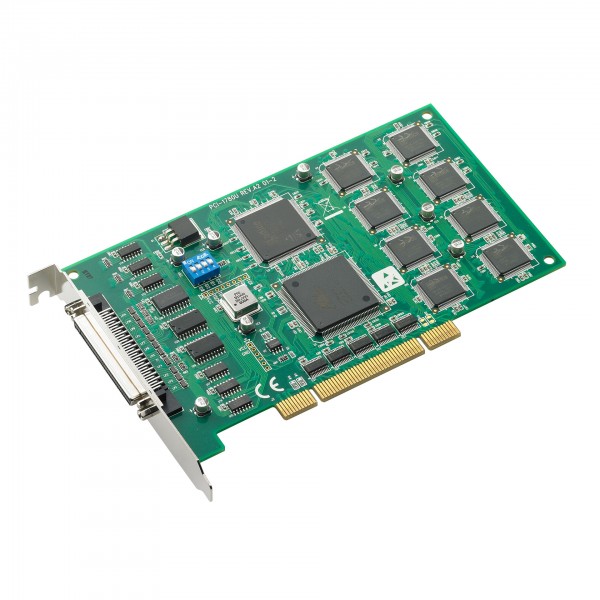

PCI-1780U Digital-I/O-Counter-Board
- Artikel-Nr.: PCI-1780U
- Eigenschaften: 8 Digitaleingänge ++ 8 Digitalausgänge ++ 8 Counter/Timer (16 Bit, 20 MHz max.) ++ Signalpegel TTL
Die acht Counter/Timer haben eine Auflösung von 16 Bit Auflösung und können mit zwölf... mehr
Produktinformationen "PCI-1780U Digital-I/O-Counter-Board"
Die Digital-I/O-Zähler-Karte PCI-1780U hat acht Digitaleingänge (TTL) und acht Digitalausgänge (TTL).
Die acht Counter/Timer haben eine Auflösung von 16 Bit Auflösung und können mit zwölf unterschiedlichen Modi programmiert werden. Zur Kommunikation mit dem Host-PC verfügt die Karte über ein PCI-Businterface.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
Weiterführende Links zu "PCI-1780U Digital-I/O-Counter-Board"
Digitale Eingänge
| Digitale Eingangs-Kanäle: | 8 |
| DI Eingangs-Spannung logisch 0: | 0.8 V max. |
| DI Eingangs-Spannung logisch 1: | 2 V min. |
Digitale Ausgänge
| Digitale Ausgangs-Kanäle: | 8 |
| DO Ausgangs-Spannung: | logisch 0: 0.8 V, logisch 1: 2 V |
| DO Ausgangs-Strom Quelle: | -15 mA |
| DO Ausgangs-Strom Senke: | 24 mA |
Counter
| Counter-Kanäle: | 8 |
| Counter-Frequenz: | 20 MHz |
| Counter-Auflösung: | 16 Bit |
Allgemein
| Abmessungen (BxL): | 100 x 175 mm |
| Host-Interface: | PCI V2.2 |
| Signal-Anschluss-Konnektor: | SCSI 68-Pin (Buchse) |
| Formfaktor: | PCI-Karte |
Umwelt
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -20 ~ 70 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
