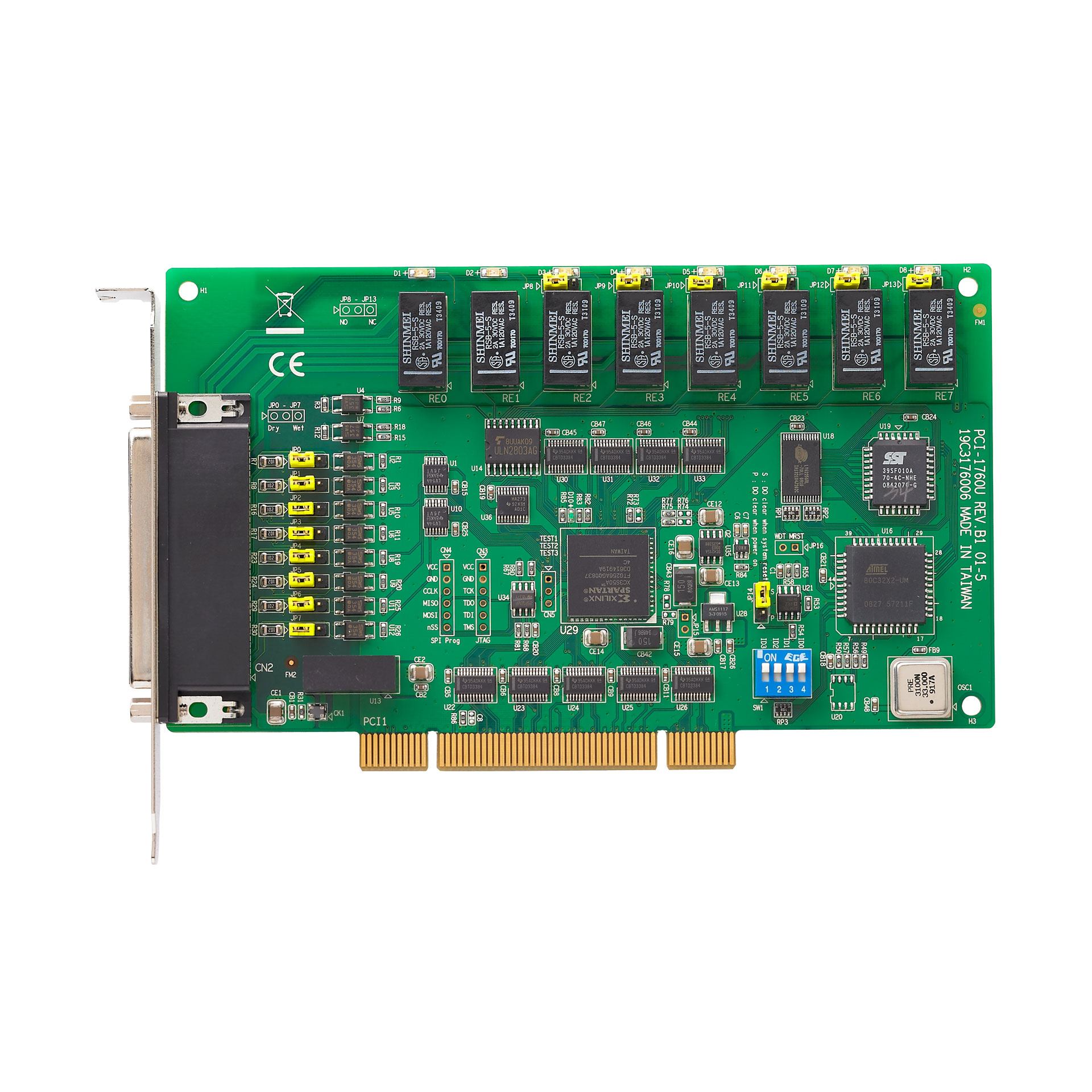

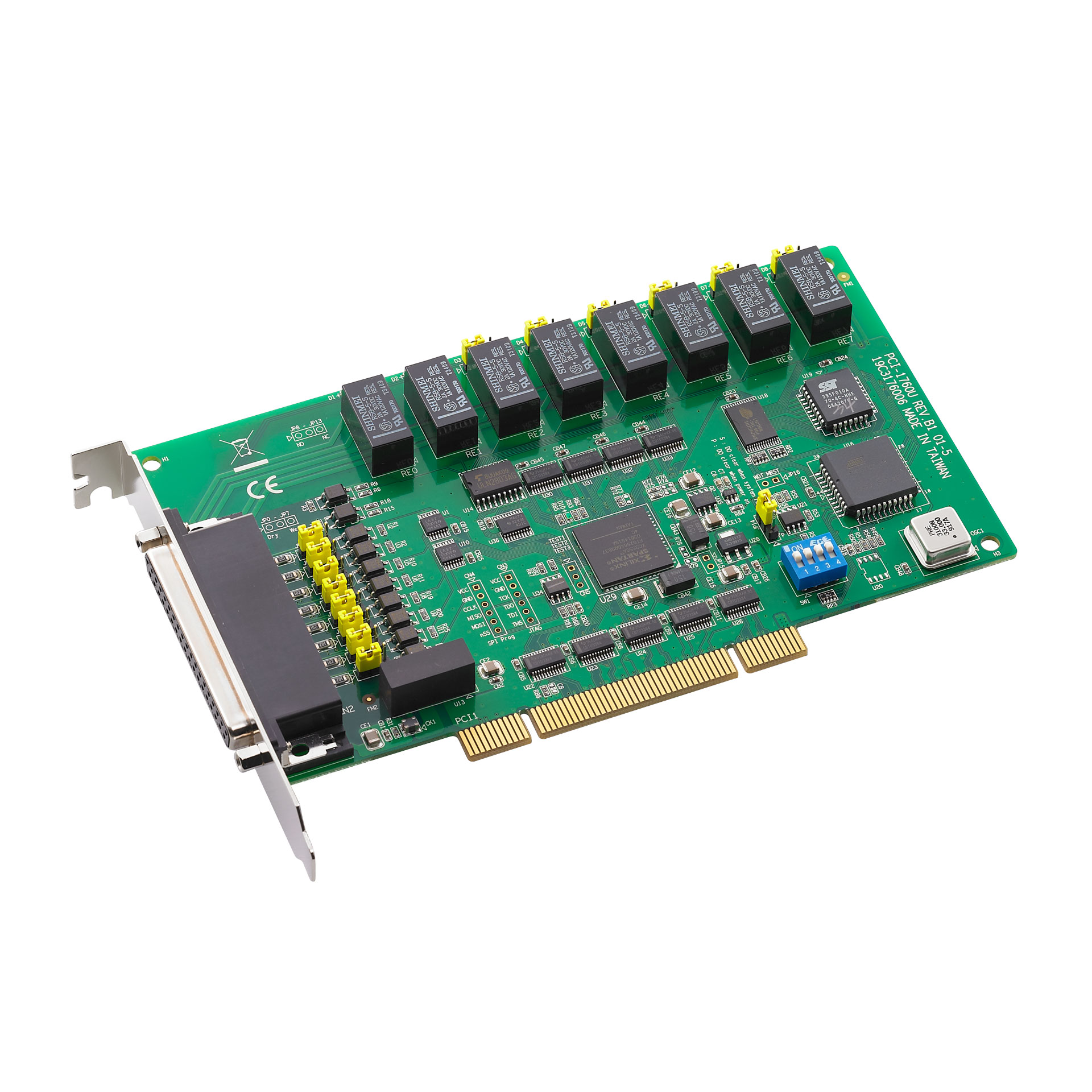

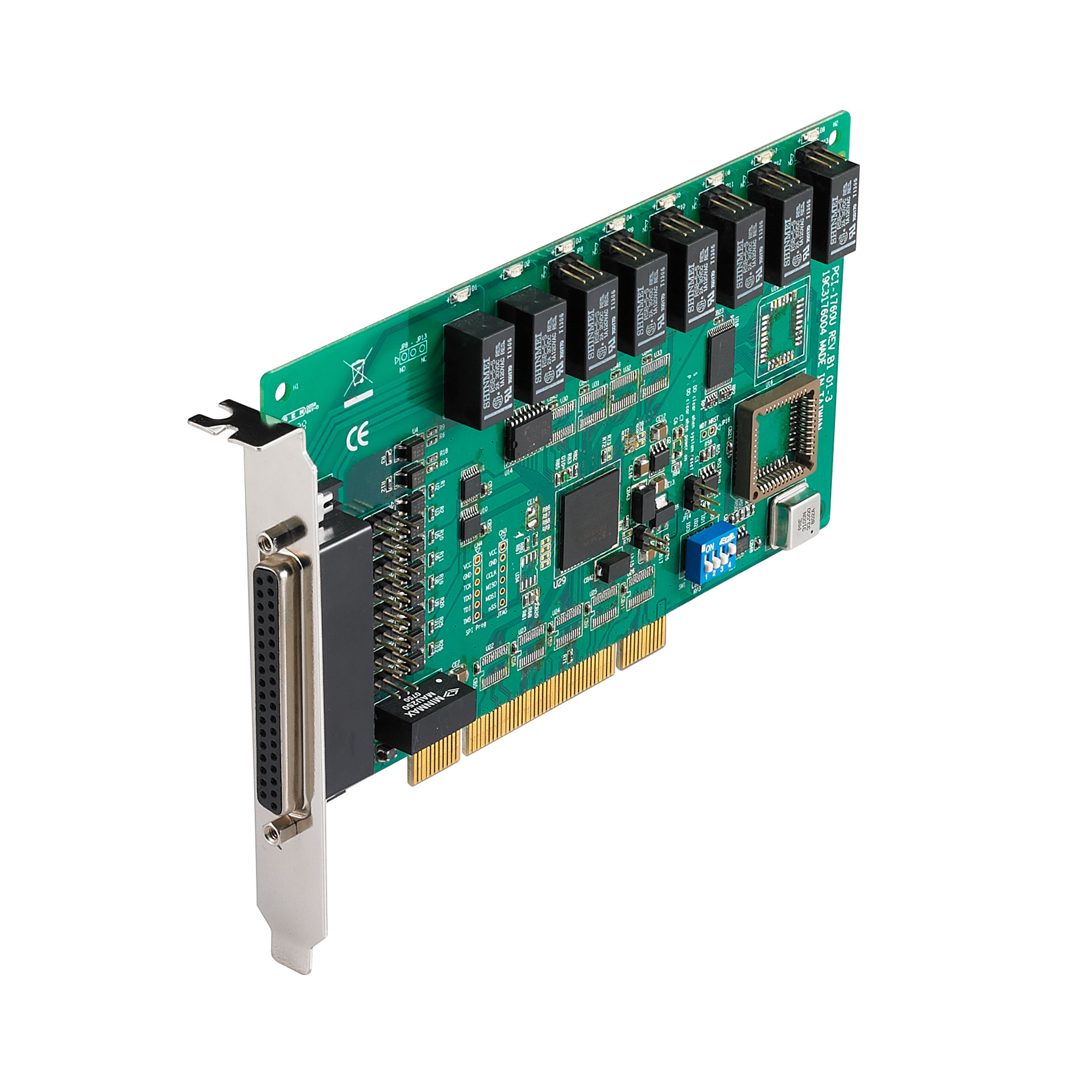

PCI-1760U Digital-I/O-Counter-Board
- Artikel-Nr.: PCI-1760U
- Eigenschaften: 8 isolierte Digitaleingänge ++ 8 Relaisausgänge ++ 8 isolierte Counter/Timer (16 Bit, TTL, 500 Hz max.) ++ Isolationsspannung 2.500 VDC
Zusätzlich hat die Karte 8 Relaisausgänge, über die kleine Leistungsschalter angesteuert werden... mehr
Produktinformationen "PCI-1760U Digital-I/O-Counter-Board"
Die Digital-I/O-Counter/Timer Karte PCI-1760U hat acht galvanisch getrennte Digitaleingänge, die über einen Isolationsschutz von 2.500 VDC verfügen.
Zusätzlich hat die Karte 8 Relaisausgänge, über die kleine Leistungsschalter angesteuert werden können. Der Status des jeweiligen Relais wird durch eine integrierte LED-Anzeige dargestellt. Abgerundet wird die Ausstattung der PCI-Bus Karte durch 8 Counter/Timer, die eine Auflösung von 16 Bit haben.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
Weiterführende Links zu "PCI-1760U Digital-I/O-Counter-Board"
Digitale Eingänge
| DI Eingangs-Art: | optoentkoppelt |
| Digitale Eingangs-Kanäle: | 8 |
| DI Eingangs-Spannung logisch 0: | 1 V max. |
| DI Eingangs-Spannung logisch 1: | 4.5 V min. (12 V max.) |
| DI Eingangs-Widerstand: | 2 kOhm |
| DI Isolation: | 2.500 VDC |
Digitale Ausgänge
| Digitale Ausgangs-Kanäle: | 2 / 6 |
| DO Ausgangs-Art: | Relais |
| Relais-Ausgangs-Kanäle: | 8 |
| Relais-Art: | Form C, Form A |
| Relais-Schaltspannung: | max. 250 VAC, max. 220 VDC |
Counter
| Counter-Kanäle: | 8 |
| Counter-Frequenz: | 500 Hz |
| Counter-Auflösung: | 16 Bit |
Allgemein
| Abmessungen (BxL): | 100 x 175 mm |
| Host-Interface: | PCI V2.2 |
| Signal-Anschluss-Konnektor: | DB37 (Buchse) |
| Formfaktor: | PCI-Karte |
Umwelt
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -20 ~ 70 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
