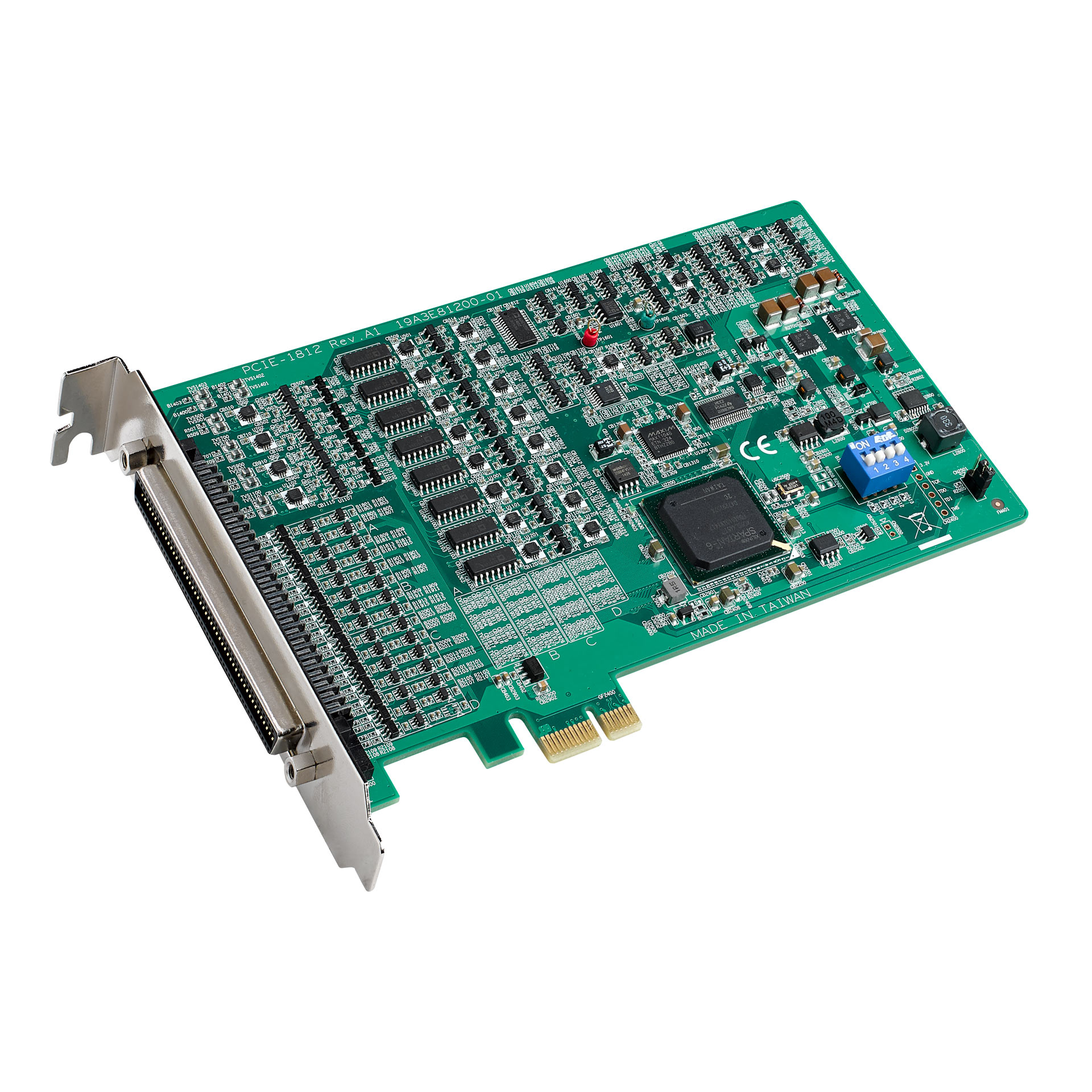

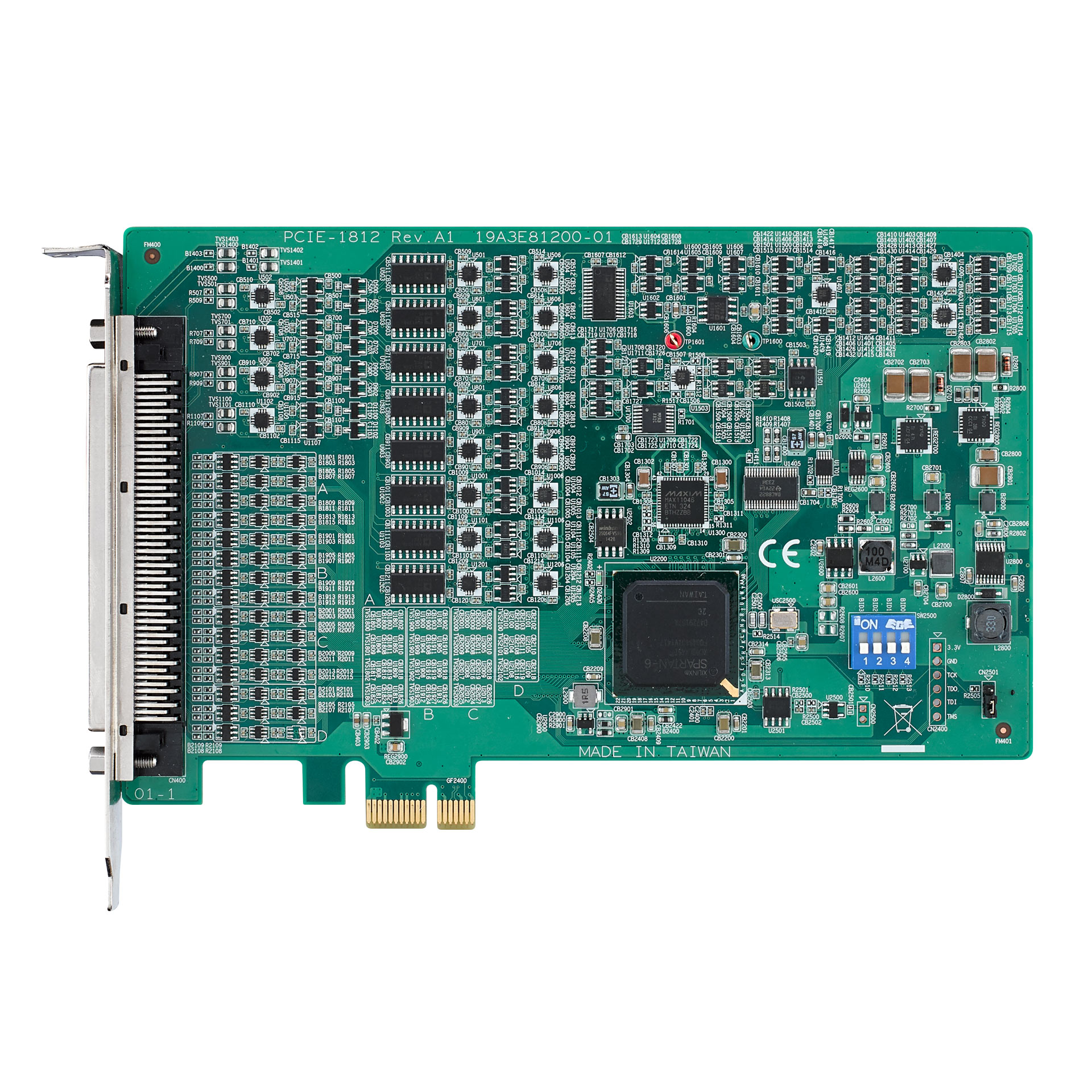

PCIE-1812 Messwerterfassungsboard
- Artikel-Nr.: PCIE-1812
- Eigenschaften: 8 simultane Analogeingänge mit 16 Bit Auflösung ++ 250 kHz Abtastrate je Kanal ++ 2 Analogausgänge ++ 32 Digital-I/O
Jeder der Kanäle hat eine Abtastrate von je 250 kHz. Kanalindividuell kann ein Verstärkungsfaktor zwischen 0,5 und 8 eingestellt werden. Zwei Analogausgänge mit einer Auflösung von 16 Bit und einer maximalen Abtastrate von 3 MHz ermöglichen die Ausgabe von Kurvenformen oder statischer Signalpegel. 32 digitale I/O sowie einem 32-Bit Counter/Timer ergänzen die umfassende Ausstattung der leistungsstarken PC-Messkarte. Die Kommunikation mit dem Host-Computer erfolgt über ein PCI-Express Businterface.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
| Analoge Eingangs-Kanäle: | 8 |
| AI Auflösung: | 16 Bit |
| AI Abtastrate (max.): | 250 kHz |
| AI Eingangs-Art: | differentiell |
| AI Eingangs-Spannung bipolar: | ± 10V, ± 5V, ± 2.5V, ± 1.25V, ± 625mV |
| AI Eingangs-Spannung unipolar: | 0 ~ 10V, 0 ~ 5V, 0 ~ 2.5V, 0 ~ 1.25V |
| AI Eingangswiderstand: | 100 GOhm |
| AI Trigger-Modi: | steigende Flanke, fallende Flanke |
| Messwert-Speicher: | 8 KSamples (FIFO) |
| Analoge Ausgangs-Kanäle: | 2 |
| AO Auflösung: | 16 Bit |
| AO Ausgaberate (max.): | 3 MHz |
| AO Ausgangs-Bereiche: | ± 10V, ± 5V, 0 ~ 10V, 0 ~ 5V |
| DI Eingangs-Art: | als Ein- oder Ausgang einstellbar |
| Digitale Eingangs-Kanäle: | 32 |
| DI Eingangs-Spannung logisch 0: | 1.5 VDC max. |
| DI Eingangs-Spannung logisch 1: | 3.5 VDC min. |
| Digitale Ausgangs-Kanäle: | 32 |
| DO Ausgangs-Art: | als Ein- oder Ausgang einstellbar |
| DO Ausgangs-Spannung: | logisch 0: 0.4 V max., logisch 1: 4.5 V min. |
| DO Ausgangs-Strom Quelle: | - 20 mA |
| DO Ausgangs-Strom Senke: | + 20 mA |
| Counter-Kanäle: | 4 |
| Counter-Frequenz: | 10 MHz |
| Counter-Auflösung: | 32 Bit |
| Abmessungen (BxL): | 100 x 167 mm |
| Host-Interface: | PCI Express x1 |
| Signal-Anschluss-Konnektor: | SCSI 100-Pin (Buchse) |
| Formfaktor: | PCI-Express-Karte |
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -40 ~ 70 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
