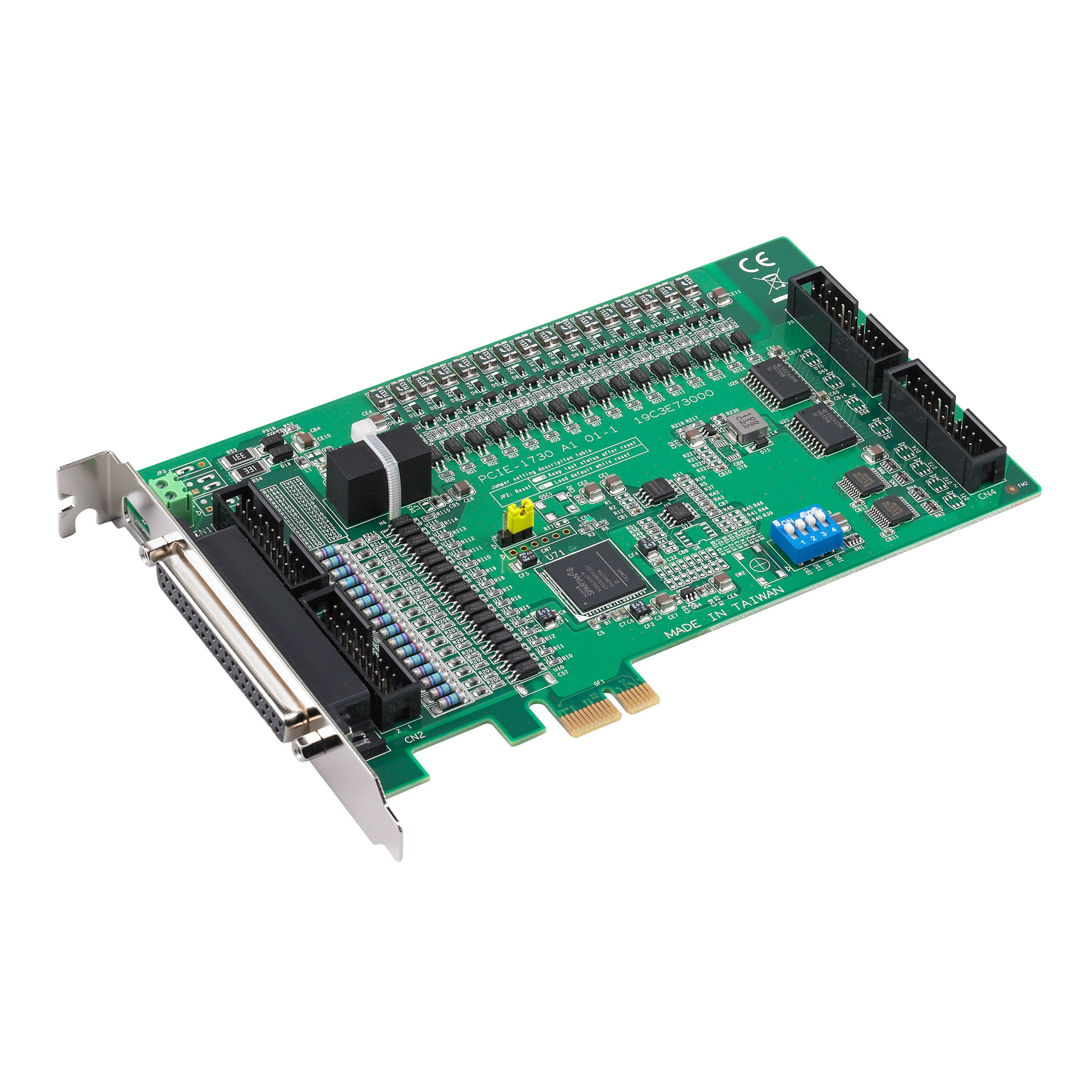

PCIE-1730 Isoliertes Digital-I/O-Board
- Artikel-Nr.: PCIE-1730
- Eigenschaften: 16 isolierte Digitaleingänge ++ 16 isolierte Digitalausgänge ++ 16 Digitaleingänge TTL ++ 16 Digitalausgänge TTL
Die digitalen I/Os sind mit einem Isolationsschutz von 2.500 VDC versehen. Der große Eingangsspannungsbereich (2 - 30 VDC) und der große Ausgangsspannungsbereich (5 - 40 VDC) ermöglichen den reibungslosen Einsatz der universellen Digital-I/O-Karte PCIE-1730 in Steuerungs- oder Kontrollsystemen. Abgerundet wird die Ausstattung der Karte durch jeweils 16 nicht isolierte digital Ein- und Ausgänge. Abhängig von der Ausführung verfügt die Karte über digitale Filter und eine Interrupt-Funktion. Die Kommunikation mit dem Host-Computer erfolgt über ein PCIE-Businterface.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
| DI Eingangs-Art: | isoliert |
| Digitale Eingangs-Kanäle: | 32 |
| DI Eingangs-Spannung logisch 0: | 0.8 V max., 0.3 V max. |
| DI Eingangs-Spannung logisch 1: | 2 V min., 10 V min. (30 V max.) |
| DI Eingangs-Widerstand: | 2.7 kOhm |
| DI Isolation: | 2.500 VDC |
| Digitale Ausgangs-Kanäle: | 32 |
| DO Ausgangs-Art: | Senke (NPN) |
| DO Ausgangs-Spannung: | logisch 0: 0.4 V max., logisch 1: 2.4 V min. |
| DO Ausgangs-Strom Quelle: | 15 mA |
| DO Ausgangs-Strom Senke: | 24 mA, 500 mA (je Kanal) |
| DO Optokoppler-Reaktionszeit: | 50 µs |
| DO Isolation: | 2.500 VDC |
| Abmessungen (BxL): | 100 x 168 mm |
| Host-Interface: | PCI Express x1 |
| Signal-Anschluss-Konnektor: | DB37 (Buchse), 20-Pin-Box-Header |
| Formfaktor: | PCI-Express-Karte |
| Arbeitstemperatur: | 0 ~ 60 °C |
| Lagertemperatur: | -25 ~ 85 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
