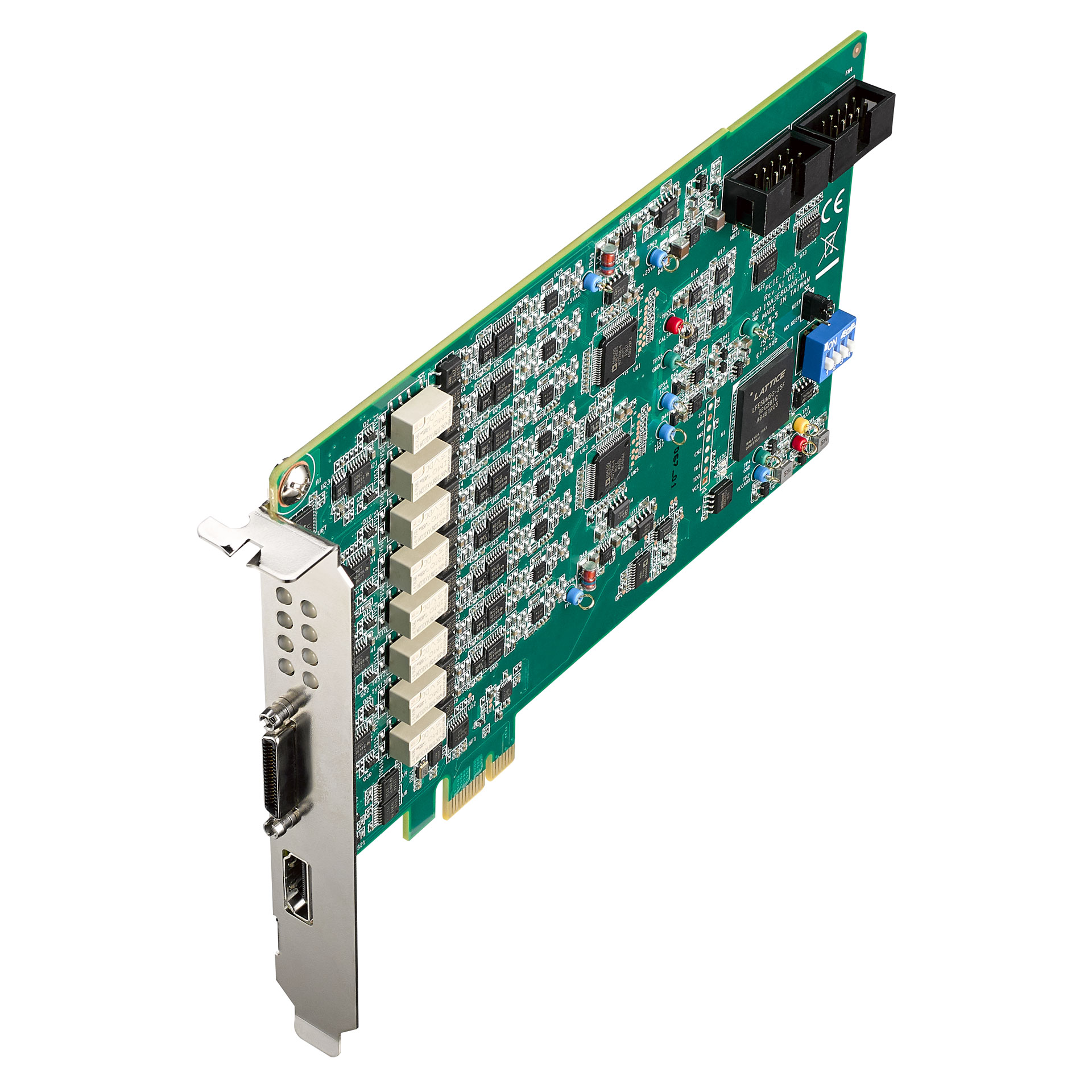

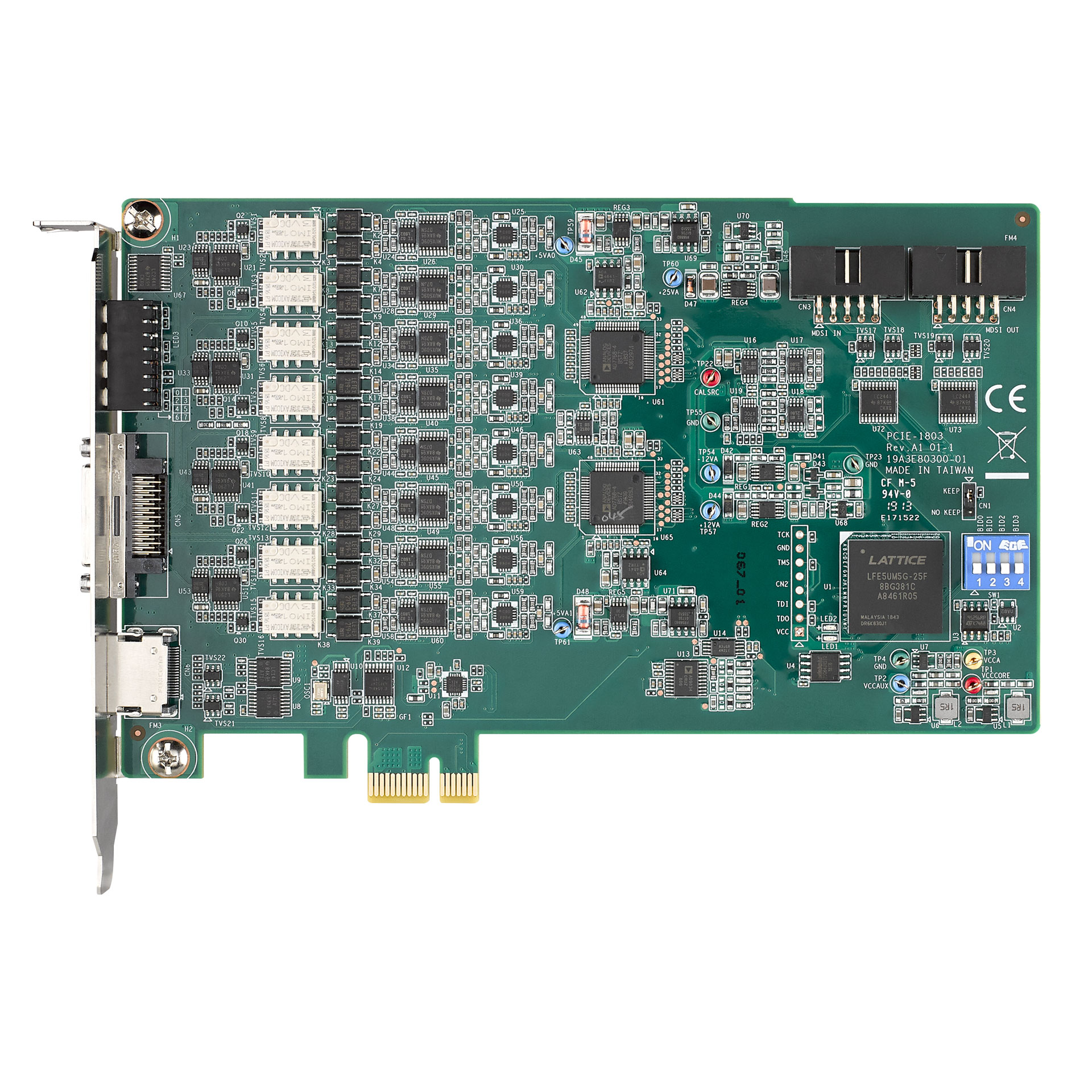

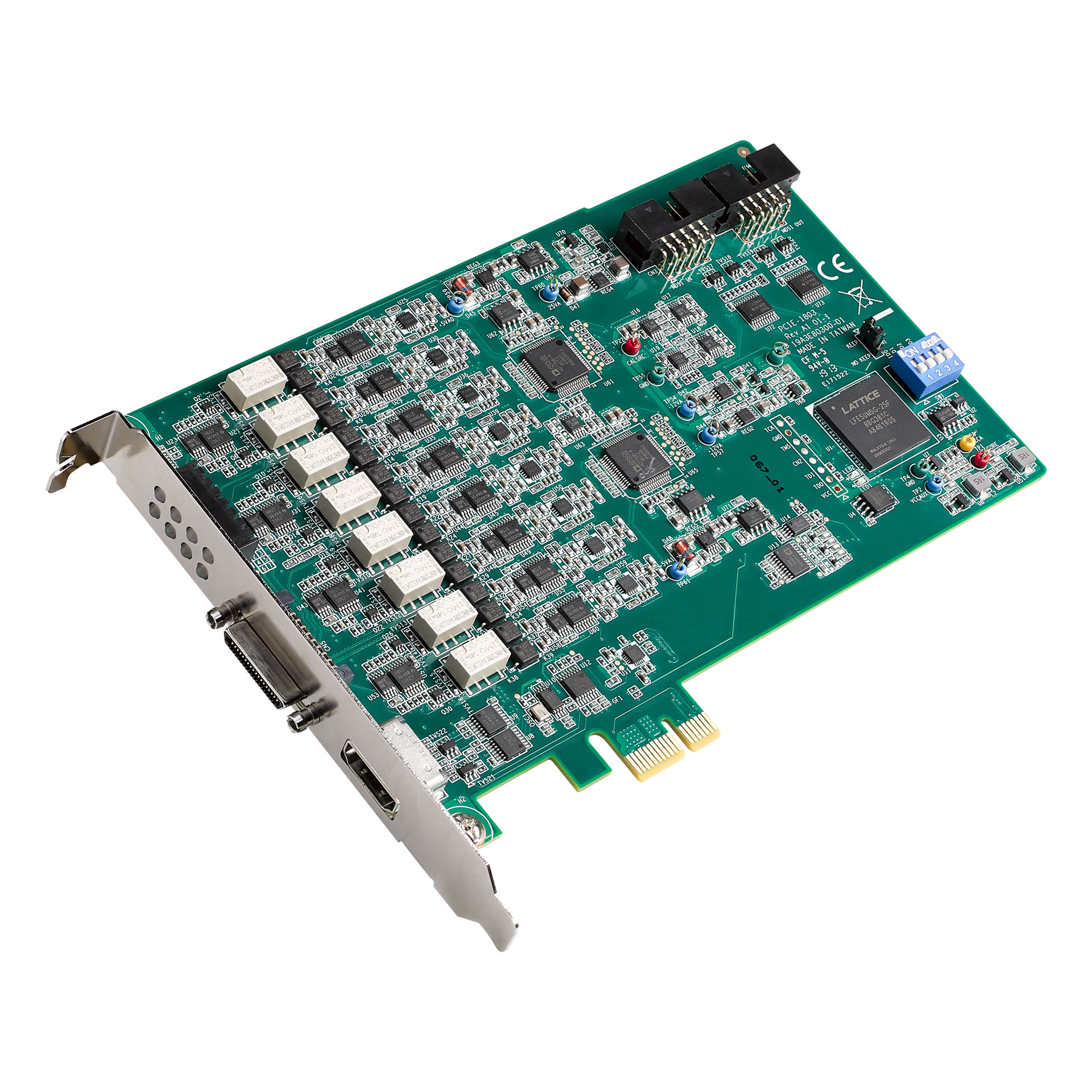

PCIE-1803 Messwerterfassungsboard
- Artikel-Nr.: PCIE-1803-A1E
- Eigenschaften: 8 simultane Analogeingänge mit 24 Bit Auflösung ++ Schwingungsmessung ++ 128 kHz Abtastrate je Kanal ++ 1 Digitaleingang ++ 2 Digitalausgänge
Sie hat acht analoge Eingänge mit einer Abtastrate von 1kHz bis 128kHz. Zusätzlich hat sie einen... mehr
Produktinformationen "PCIE-1803 Messwerterfassungsboard"
Die PCIE-1803 ist eine hochgenaue 24-Bit PCI-Express Messwerterfassungskarte, die speziell für Schall- und Vibrationsbezogene Anwendungen entwickelt wurde.
Sie hat acht analoge Eingänge mit einer Abtastrate von 1kHz bis 128kHz. Zusätzlich hat sie einen digitalen Ein- und zwei digitale Ausgänge. Die Messkarte PCIE-1803 verfügt über integrierte 2 mA Erregerströme für IEPE-Sensoren wie Beschleunigungsmesser und Mikrofone.
Für alle Advantech Messdatenerfassungsprodukte steht zur Einbindung in Software-Applikationen das kostenfreie Installation Package XNavi zur Verfügung. Es lädt und installiert alle relevanten Treiber und Tools von der Hersteller-Webseite. Es ist kompatibel mit allen gängigen Betriebssystemen und erleichtert die Applikationsentwicklung unter vielen Entwicklungsumgebungen einschließlich LabVIEW.
Weiterführende Links zu "PCIE-1803 Messwerterfassungsboard"
Analoge Eingänge
| Analoge Eingangs-Kanäle: | 8 |
| AI Auflösung: | 24 bit |
| AI Abtastrate (max.): | 128 kHz |
| AI Eingangs-Art: | differentiell |
| AI Eingangs-Spannung bipolar: | ±10V, ±5V, ±2V, ±1V |
| AI Trigger-Modi: | Start, Delayed Start, Stop, Delayed Stop |
| Messwert-Speicher: | 4,096 Samples (FIFO) |
Digitale Eingänge
| Digitale Eingangs-Kanäle: | 1 |
| DI Eingangs-Spannung logisch 0: | 2.0 V min. |
| DI Eingangs-Spannung logisch 1: | 0.8 V max. |
Digitale Ausgänge
| Digitale Ausgangs-Kanäle: | 2 |
| DO Ausgangs-Spannung: | Low: 0.4 V max., High: 2.4 V min. |
Counter
| Counter Anschluss-Konnektor: | HDMI |
Allgemein
| Abmessungen (BxL): | 100 x 168 mm |
| Host-Interface: | PCI Express x1 |
| Signal-Anschluss-Konnektor: | mini SCSI 36-Pin (Buchse) |
| Formfaktor: | PCI-Express-Karte |
Umwelt
| Arbeitstemperatur: | 0 ~ 70 °C |
| Lagertemperatur: | -40 ~ 80 °C |
| Luftfeuchtigkeit: | 5 ~ 95 % RH |
